【進口知識】進口塑料顆粒想快速通關(guān)？先來了解海關(guān)的鑒別流程吧

禁廢以來，海關(guān)總署領(lǐng)導(dǎo)親自過問再生顆粒進口通關(guān)問題，并加大對各類進口物品的監(jiān)管力度。

海關(guān)總署于近日發(fā)布《進口再生塑料顆粒固體廢物屬性快速檢驗鑒別方法（試行）》，其中包括8條檢驗方法、固體廢物屬性判定、檢驗記錄和報告及樣品保存四項內(nèi)容。

為保證此《方法》有效執(zhí)行，各口岸將配備專業(yè)設(shè)施設(shè)備，展開再生塑料顆粒的快速檢驗和檢測，大幅度降低進入實驗室檢驗的數(shù)量。

詳細(xì)內(nèi)容請見下文

進口再生塑料顆粒固體廢物屬性

快速檢驗鑒別方法（試行）

一、 檢驗方法

（一）放射性檢驗方法

o    推薦方法：按《進口可用作原料的廢物放射性污染檢驗規(guī)程》（SN/T 0570）中規(guī)定的方法進行檢驗。

o    指標(biāo)要求：外照射貫穿輻射劑量率不超過進口口岸所在地正常天然輻射本底值+0.25 μGy/h。

（二）異常氣味檢驗方法

o    推薦方法：感官檢驗。

o    指標(biāo)要求：無強烈刺激性異味。

（三）夾雜物含量檢驗方法

夾雜物是指在產(chǎn)生、收集、包裝和運輸過程中混入進口再生塑料顆粒中的其它物質(zhì)（不包括包裝物及在運輸過程中需使用的其它物質(zhì)）。

現(xiàn)場推薦方法：通過目測觀察貨物，如混有明顯的夾雜物（主要包括廢紙、廢木片、廢金屬、廢玻璃、廢橡膠/輪胎、熱固性塑料、其它含金屬涂層的塑料、未經(jīng)壓縮處理的廢發(fā)泡塑料、包裹異物的塑料顆粒），現(xiàn)場具備條件時可按下述方法對夾雜物含量進行檢驗，現(xiàn)場不具備條件時送實驗室進一步鑒別。

實驗室推薦方法：從樣品中分別取出2組試樣，每組100 g，精確到0.1g，通過目測，手工分揀混在樣品中的上述夾雜物。分別稱量樣品重量和夾雜物重量，計算夾雜物含量。

指標(biāo)要求：夾雜物含量小于0.5%。

（四）外觀性狀檢驗方法

不同性狀顆粒是指與樣品主色系不一致的再生塑料顆粒；生產(chǎn)過程中沒有徹底切斷或兩個及以上顆粒粘結(jié)在一起的再生塑料顆粒；長度大于或等于正常顆粒的4倍；厚度、寬度或直徑大于或等于正常顆粒2倍；小于正常顆粒（或規(guī)定尺寸）1/4；以及非規(guī)整性狀的再生塑料顆粒。

現(xiàn)場推薦方法：通過目測觀察貨物，如有明顯的不同性狀顆粒或粉末，現(xiàn)場具備條件時可按下述方法對外觀性狀進行檢驗，現(xiàn)場不具備條件時送實驗室進一步鑒別。

實驗室推薦方法：從樣品中分別取出2組試樣，每組100 g，精確到0.1g，用833μm的樣篩進行篩分，從篩余物中揀出不同性狀顆粒，稱量并計算不同性狀顆粒總含量和粉末含量。

指標(biāo)要求：不同性狀顆粒總含量不大于5%，粉末含量不大于0.5%。對于纖維級再生聚酯切片（PET）的粉末含量不大于0.015%。

（五）聚合物組分種類鑒別方法

o    推薦方法一：紅外光譜法分析

按《再生塑料顆粒聚合物組分快速鑒別方法 便攜式紅外光譜法》（見附件一）或《紅外光譜分析方法通則》（GB/T 6040）規(guī)定的方法進行鑒別。

o    推薦方法二：拉曼光譜法分析

按《再生塑料顆粒聚合物組分快速鑒別方法 便攜式拉曼光譜法》（見附件二）或《再生塑料顆粒聚合物組分鑒別方法 激光拉曼光譜法》（見附件三）規(guī)定的方法進行鑒別。

注：紅外光譜法和拉曼光譜法反應(yīng)物質(zhì)的不同方面、不同原理的光譜特性，技術(shù)上起到很好的互補作用，增加結(jié)論的可靠性。

指標(biāo)要求：聚合物組分種類與申報相符。

（六）  有害元素含量測定方法

現(xiàn)場推薦方法：按《再生塑料顆粒有害元素快速鑒別方法 便攜式X射線熒光光譜法》（見附件四）規(guī)定的方法進行初篩。

實驗室推薦方法：按《電子電氣產(chǎn)品 六種限用物質(zhì)（鉛、汞、鎘、六價鉻、多溴聯(lián)苯和多溴二苯醚）的測定》（GB/T 26125）中第6款“X射線熒光光譜法（XRF）篩選”規(guī)定的方法進行檢測。

指標(biāo)要求：應(yīng)符合《電子電氣產(chǎn)品中限用物質(zhì)的限量要求》（GB/T 26572）的限量規(guī)定，進口再生塑料顆粒有害元素限量見表1。現(xiàn)場初篩結(jié)果不高于表1中限量的50%，否則送實驗室進一步檢測；實驗室測定結(jié)果不高于表1中的限量。

（七）  聚合物組分一致性分析方法

推薦方法：按《塑料 差示掃描量熱法（DSC） 第1部分：通則》（GB/T 19466.1）規(guī)定的方法進行檢測，對同一性狀的樣品做平行試驗，對不同性狀的樣品每種做單試驗。

指標(biāo)要求：DSC曲線基本相符。

（八）  灰分測定方法

推薦方法一：按《塑料 聚合物熱重法(TG) 第1部分：通則》（GB/T 33047.1）規(guī)定的方法對樣品的灰分進行檢測。

推薦方法二：按《塑料 灰分的測定 第1部分：通用方法》（GB/T 9345.1）規(guī)定的方法對樣品的灰分進行檢測。

指標(biāo)要求：灰分結(jié)果無顯著性差異。

二、 固體廢物屬性判定

再生塑料顆粒固體廢物屬性依據(jù)下列原則進行判定，流程圖見附件五。

（一）現(xiàn)場屬性檢驗

（1）放射性不合格時，不進行屬性鑒別并按相關(guān)規(guī)定處置；

（2）放射性、異常氣味、夾雜物含量、外觀性狀、聚合物組分種類鑒別、有害元素含量均合格時，判定為非固體廢物；如有不合格項目則判定為疑似固體廢物，送實驗室進一步鑒別。

（3）如現(xiàn)場檢驗部門因儀器設(shè)備或技術(shù)能力不足，導(dǎo)致異常氣味、夾雜物含量、外觀性狀、聚合物組分種類鑒別、有害元素含量無法全部檢驗或判定時，送實驗室進一步鑒別。

（二）實驗室屬性鑒別

根據(jù)異常氣味、夾雜物含量、外觀性狀、聚合物組分種類鑒別、有害元素含量、聚合物組分一致性、灰分的檢測結(jié)果進行綜合研判，得出屬性鑒別結(jié)論。

（三）專家研判

實驗室如遇到技術(shù)難題，對固體廢物屬性無法判定時，組織專家會商研判得出鑒別結(jié)論。

（四）特殊情況說明

按上述方法檢驗鑒別后仍無法判定固體廢物屬性時，不適用于本快速檢驗鑒別方法，應(yīng)按《固體廢物鑒別標(biāo)準(zhǔn) 通則》（GB 34330）進一步檢驗鑒別。

三、 檢驗記錄和報告

現(xiàn)場檢驗人員應(yīng)記錄檢測樣品的真實狀態(tài)并拍照存檔。認(rèn)真填寫現(xiàn)場檢驗原始記錄，現(xiàn)場檢驗統(tǒng)一使用《進口再生塑料顆粒固體廢物屬性快速鑒別現(xiàn)場檢驗記錄表》（見附件六），盡可能再現(xiàn)所完成的檢驗工作。

進入實驗室的樣品應(yīng)拍照存檔，實驗室各項檢驗鑒別應(yīng)記錄完整，按照《進口貨物的固體廢物屬性鑒別程序》（環(huán)保部、海關(guān)總署聯(lián)合發(fā)布公告2018年第70號）的規(guī)定編寫《進口再生塑料顆粒固體廢物屬性鑒別報告》并保存。

四、 樣品保存

現(xiàn)場檢驗的樣品應(yīng)保留6個月；實驗室檢驗的樣品通常情況下保留不少于1年，涉案樣品應(yīng)保存至結(jié)案。

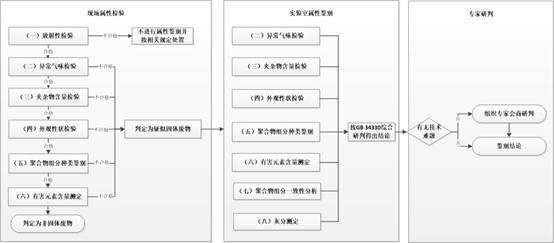

附件五

進口再生塑料顆粒固體廢物屬性快速檢驗鑒別流程圖

注：現(xiàn)場屬性檢驗合格的結(jié)果實驗室可根據(jù)實際情況采信使用，不合格的結(jié)果實驗室可進行驗證。

（↑ 點擊可看大圖）

附件六

進口再生塑料顆粒固體廢物屬性快速鑒別現(xiàn)場檢驗記錄表

（↑ 點擊可看大圖）

此《鑒別方法》的出臺，主要目的讓再生顆粒在通關(guān)過程中，海關(guān)檢驗人員有一套簡便易行的快速鑒別方法，既可以保證將不環(huán)保的廢塑料拒之國門之外，又可以提高進口再生顆粒企業(yè)的通關(guān)時效。
